XML Daten erzeugen

XML ist ein spezielles Protokoll, um strukturiert Daten in einer Zeichenkette zu beschreiben. XML-Daten werden oft dazu verwendet, andere Anwendungen wie ein CRM oder ERP mit Daten zu versorgen.

TCE verwendet hierzu die in Windows-Systemen zur Verfügung gestellte Typbibliothek Microsoft XML, welche in verschiedenen Versionen verfügbar ist.

Die XML-Struktur soll auf dem Server erzeugt werden, daher ist es nur erforderlich, den Schalter Typelib für diese Typbibliothek zu aktivieren. Sie erreichen die Typelib durch Klicken auf den Button Neue Typbibliothek.

In diesem Beispiel wollen wir für alle Materialien ein XML erzeugen.

Ein wohlgeformtes XML hat folgendes Aussehen:

</Root>

Es besteht aus genau einem Wurzelknoten, hier mit dem Namen Root. Der Wurzelknoten beginnt mit dem Tag <Root> und endet mit dem Tag </Root>.

Ein Knoten kann über ein oder mehrere Attribute verfügen, hier zum Beispiel die Begriffe xmlns:dt und Produkt. Attribute bekommen einen Wert über ein Gleichheitszeichen und den eigentlichen Wert in Hochkommas.

Zwischen den Tags des Wurzelknotens können ein oder mehrere Knoten stehen, die der gleichen Syntax folgen:

<Material>…</Material>'

Eine verkürzte Schreibweise ist möglich, wenn der Knoten keine weiteren Kindknoten besitzt.

Wir wollen nun in TCE diesen XML erzeugen.

Wir legen in der Klasse Start eine Funktion mit dem Namen Schnittstelle an:

Function Schnittstelle(ByRef pDOM As MSXML2.DOMDocument) As Void

Dim DOM As New MSXML2.DOMDocument, oEle As MSXML2.IXMLDOMElement, XMLRoot As MSXML2.IXMLDOMNode

XMLRoot := DOM.appendChild(DOM.createElement("Root"))

oEle := XMLRoot

oEle.setAttribute("xmlns:dt", "urn:schemas-microsoft-com:datatypes")

XMLRoot.attributes.setNamedItem(DOM.createAttribute("Produkt")).nodeTypedValue := Produkt.ObjectClass.Name

Dim Mat As "Material"

For Each Mat In Me.ObjectList("Material",, True)

Mat.Schnittstelle(DOM, XMLRoot)

End For

pDOM := DOM

End Function

In der Microsoft XML Bibliothek heißt das Objekt zur Beschreibung eines XML DOMDocument, ein Objekt zur Beschreibung von Datentyp-Konventionen IXMLDOMElement, und ein Objekt zur Beschreibung eines Knotens im XML IXMLDOMNode.

Die Funktion erzeugt zunächst ein Objekt vom Typ DOMDocument in der Variablen DOM. Dies erfolgt schon mit Hilfe des New bei der Festlegung der Variablen.

Dim DOM As New MSXML2.DOMDocument, oEle As MSXML2.IXMLDOMElement, XMLRoot As MSXML2.IXMLDOMNode

Dann wird der Wurzelknoten Root über das DOMDocument erzeugt und die Referenz auf das Knotenobjekt in der Variablen XMLRoot gespeichert.

XMLRoot := DOM.appendChild(DOM.createElement("Root"))

Nun wird das (nicht unbedingt notwendige) Element zur Datentyp-Beschreibung im Wurzelknoten erzeugt:

oEle := XMLRoot

oEle.setAttribute("xmlns:dt", "urn:schemas-microsoft-com:datatypes")

Jetzt wird ein Attribut Produkt im Wurzelknoten angelegt und dessen Wert festgelegt:

XMLRoot.attributes.setNamedItem(DOM.createAttribute("Produkt")).nodeTypedValue := Produkt.ObjectClass.Name

Nun werden in einer Schleife alle Material-Objekte durchlaufen. Für jedes Material-Objekt wird die Funktion Schnittstelle mit Übergabe des DOM und des Wurzelknotens aufgerufen.

Dim Mat As "Material"

For Each Mat In Me.ObjectList("Material",, True)

Mat.Schnittstelle(DOM, XMLRoot)

End For

Das DOM-Objekt wird an den Parameter der Funktion übergeben.

pDOM := DOM

Wie sieht nun die Funktion Schnittstelle der Klasse Material aus?

Function Schnittstelle(ByRef DOM As MSXML2.DOMDocument, ByRef ParentNode As MSXML2.IXMLDOMNode) As Void

Dim Node As MSXML2.IXMLDOMNode

Node := ParentNode.appendChild(DOM.createElement("Material"))

Node.attributes.setNamedItem(DOM.createAttribute("Anzahl")).nodeTypedValue := Anzahl

Node.attributes.setNamedItem(DOM.createAttribute("ID")).nodeTypedValue := Me.ObjectClass.Name

Node.attributes.setNamedItem(DOM.createAttribute("Positionspreis")).nodeTypedValue := Positionspreis

Node.attributes.setNamedItem(DOM.createAttribute("Bezeichnung")).nodeTypedValue := Me.ObjectDescription

End Function

Als erstes wird ein neuer Knoten erzeugt, und unter den Knoten ParentNode gehängt. Die Referenz auf den neuen Knoten wird in der Variablen Node gespeichert.

Node := ParentNode.appendChild(DOM.createElement("Material"))

Danach werden vier Attribute an diesen Knoten gebunden:

Anzahl, ID, Positionspreis und Bezeichnung

Nun wollen wir die XML-Erzeugung ausprobieren:

Wir legen im Hauptmenü einen Menüpunkt zum Aufruf der Schnittstelle an und im Click-Event folgenden Code:

Dim DOM As MSXML2.DOMDocument

Schnittstelle(DOM)

MsgBox(DOM.xml)

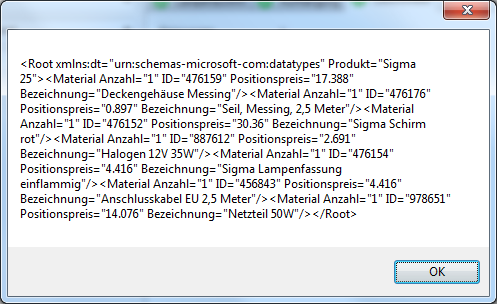

Sie sollten folgendes Ergebnis erhalten:
